Основание банной печи рассчитывают по массе всей установленной системы, а не только по весу чугунного корпуса из каталога. К печи добавляются камни, облицовка, топочный тоннель, стартовый участок дымохода, бак или теплообменник, защитный портал и другие элементы. В зависимости от комплектации итоговая нагрузка может отличаться от паспортной массы корпуса в несколько раз.
Ошибку основания не всегда видно сразу. Новая печь может стоять ровно, а спустя несколько циклов нагрева стяжка дает трещину, деревянные балки получают лишний прогиб, дымоход смещается, дверца начинает закрываться с усилием. Поэтому несущую способность и способ передачи нагрузки определяют до отделки пола и монтажа дымохода.
Почему масса корпуса не показывает полную нагрузку
В карточке товара обычно указывается вес печи в определенной заводской комплектации. Он нужен для доставки и первичного сравнения моделей, но не заменяет расчет. Сетчатый кожух заполняется большим объемом камней, ламельная или плитная облицовка имеет собственную массу, а дополнительные детали устанавливаются уже на объекте.
Даже внутри одной серии варианты заметно различаются. Открытая сетка, комбинированная отделка и массивный каменный портал дают разную нагрузку на пол. Удлинитель тоннеля, чугунная дверца и элементы колосникового дна также увеличивают вес. Если основание рассчитали до окончательного выбора комплектации, проект необходимо проверить повторно.
При подборе чугунных печей Атмосфера следует сопоставлять не только объем парной, но и фактическую массу конкретной модификации. В актуальном ассортименте встречаются модели весом от примерно ста килограммов до нескольких сотен килограммов без учета всей внешней каменной закладки. Это показывает, почему универсальная площадка под любую печь невозможна.
Из каких компонентов складывается общий вес
Расчет удобно начинать с перечня всех элементов, которые непосредственно опираются на печь или площадку. Общая масса равна сумме массы корпуса, камней, облицовки, топочной части, поддерживаемого участка дымохода и дополнительных устройств. К результату добавляют расчетный запас, величину которого определяет проектировщик с учетом конструкции пола.
В перечень включают:
- корпус печи в фактическом исполнении;
- штатную закрытую и открытую каменку;
- полную массу каменной закладки;
- сетку, ламели, плитку или массивную облицовку;
- топочную дверцу, тоннель и удлинители;
- стартовые элементы дымохода и шибер;
- бак для воды, теплообменник и заполненную систему;
- декоративный портал и защитные экраны;
- опорную раму и негорючую площадку.
Важно не суммировать детали дважды. Например, паспортная масса конкретной модификации может уже включать заводскую облицовку. Поэтому используют спецификацию поставляемого изделия и отдельно добавляют только то, что монтируется на объекте. Если данные неизвестны, запрашивают их у продавца или производителя, а не оценивают камень по внешнему объему.
Масса камней
Каменная закладка часто становится крупнейшей добавкой к весу печи. Производитель указывает допустимое количество и рекомендуемую фракцию. Уменьшать количество ради слабого пола неправильно: открытые элементы и нарушенное движение тепла могут изменить работу оборудования. Сначала выбирают печь по парной, затем подготавливают основание под требуемую загрузку.
Фактическая масса зависит не только от объема корзины. Разные породы имеют различную плотность, а между отдельными кусками остается воздух. В расчет принимают массу приобретенных упаковок с учетом остатка, который действительно будет уложен. При декоративной внешней засыпке необходимо понять, опираются камни на корпус, сетку или отдельную конструкцию.
Камни периодически перебирают и заменяют. Новая партия может отличаться по фракции и плотности. Основание не должно работать на пределе при первоначальной облегченной укладке. Запас нужен для штатной полной загрузки, а не для случайного количества камня в день приемки.
Если рядом с печью устраивается отдельная каменная стенка, ее считают самостоятельной нагрузкой. Она может опираться на ту же плиту и влиять на общий расчет, хотя конструктивно не соединена с корпусом. Тонкая перегородка из тяжелого камня также требует проверки устойчивости.
Облицовка из камня и ламелей
Натуральный камень добавляет инерцию и меняет внешний вид печи, но создает значительную постоянную нагрузку. Толщина плит, конструкция креплений и количество элементов различаются. Нельзя использовать массу похожей модели, если выбран другой формат облицовки.
Ламели крепятся к металлическому каркасу или штатной системе. Их вес передается через опоры печи на основание. Если часть облицовки формируется как отдельный портал, схема нагрузки меняется. Портал может иметь собственный фундамент или общую плиту, но не должен висеть на топочном тоннеле.
При монтаже контролируют равномерность опирания. Каменная панель не должна создавать боковое усилие и смещать корпус. Между элементами сохраняют предусмотренные зазоры для теплового расширения и движения воздуха. Попытка плотно зафиксировать облицовку раствором может привести к трещинам при нагреве.
Вес дымохода
Дымоход ошибочно считают легким приложением к печи. Многометровая система из стальных секций, проходных узлов и оголовка имеет заметную массу. Если она полностью передается на выходной патрубок, корпус и основание получают дополнительную вертикальную нагрузку. При смещении оси возникает еще и изгибающий момент.
Правильная схема предусматривает опорные и крепежные элементы дымохода в соответствии с его инструкцией. Часть массы может воспринимать отдельная консоль, перекрытие или опорная площадка. Нельзя передавать кровельный участок на печь случайным образом или использовать патрубок как единственную несущую опору.
Маршрут дымохода согласуют до установки основания. Если патрубок и проход в перекрытии не совпадают, попытка соединить их наклонным участком способна сместить центр нагрузки. Печь начинает работать как опора для тяжелой несимметричной конструкции. Такое решение проверяет специалист.
В расчет включают и обслуживающие нагрузки. При чистке дымохода мастер может воздействовать на секции, а при сезонных изменениях кровельная конструкция немного перемещается. Крепления должны удерживать систему независимо от случайного давления на корпус печи.
Центр тяжести и площадь опирания
Две печи одинаковой массы могут по-разному нагружать пол. Широкое основание распределяет вес на большую площадь, а узкие ножки создают локальное давление. Если одна опора попадает между балками или на край плиты, нагрузка распределяется неравномерно.
Центр тяжести меняется после укладки камней и монтажа тоннеля. Тяжелая дверца или массивный портал смещают усилие к стене. Высокая сетка с камнями повышает центр тяжести и увеличивает требования к устойчивости. Основание должно сохранять горизонтальность при полной комплектации.
Регулируемые ножки помогают выровнять корпус, но не усиливают перекрытие. Подкладывать случайные куски плитки или металла под одну опору нельзя. Точечное давление возрастает, а подкладка может сместиться от тепловых циклов. Для выравнивания используют предусмотренное конструкцией решение.
Печь на бетонной плите по грунту
Монолитная плита по грунту часто обеспечивает хорошую базу для тяжелой печи, но ее состояние все равно проверяют. Важно знать толщину, армирование, качество основания и наличие инженерных коммуникаций. Теплый пол, канализация или пустоты под плитой могут ограничить место установки.
Чистовая стяжка не всегда является несущей. Она может быть тонкой, отделенной утеплителем или выполненной поверх теплого пола. Если печь ставят только на такую стяжку, тяжелые ножки способны вызвать локальное разрушение. Нагрузка должна передаваться на конструкцию, которая действительно рассчитана ее воспринимать.
Негорючая плитка защищает поверхность, но не повышает несущую способность. Керамогранит, уложенный на слабое основание, трескается вместе со стяжкой. Поэтому сначала проверяют силовую схему, затем выбирают финишное покрытие.
Если фундамент здания дает усадку, печная площадка должна перемещаться предсказуемо относительно стен и дымохода. Отдельная плита не всегда лучше общей. Стык двух оснований может стать местом разной осадки. Решение зависит от грунта и конструкции здания.
Печь на деревянном перекрытии
Деревянный пол требует особенно внимательного расчета. Видимая доска передает нагрузку на лаги или балки, а затем на стены и фундамент. Толщина настила сама по себе ничего не говорит о допустимой массе. Значение имеют пролет, шаг и сечение балок, порода и состояние древесины, опирание и существующие нагрузки.
Печь желательно располагать так, чтобы нагрузка передавалась на несколько несущих элементов и находилась ближе к надежной опоре. Однако точное место определяется расчетом. Добавление одной короткой лаги между соседними балками может распределить локальную нагрузку, но не увеличит несущую способность всей системы, если основные балки перегружены.
Усиление выполняют снизу или в составе перекрытия до чистовой отделки. Возможны дополнительные балки, стойки, поперечные элементы или самостоятельная опора на фундамент. Выбор зависит от доступности подполья и планировки нижнего помещения. Несущие деревянные детали защищают от влаги и не приближают к горячим поверхностям вопреки требованиям.
Прогиб перекрытия важен даже тогда, когда прочности формально хватает. Небольшое перемещение пола может нарушить геометрию дымохода и портала. Для тяжелой каменной облицовки и плитки чрезмерный прогиб приводит к трещинам в швах.
Отдельный фундамент
Отдельный фундамент требуется не по названию печи, а по результатам расчета здания и оборудования. Для легкой модели на надежной плите он может быть лишним. Для тяжелого комплекса на деревянном перекрытии самостоятельная опора иногда является единственным рациональным решением.
Фундамент проектируют вместе с основанием здания. Он должен передавать нагрузку на подходящий грунт и не создавать проблем из-за разной осадки. Если печная плита и фундамент бани работают независимо, узлы дымохода и стены учитывают возможные перемещения.
В готовой бане устройство нового фундамента требует обследования. Нельзя просто вырезать участок пола и залить бетон на неподготовленный грунт. Нужно оценить коммуникации, глубину промерзания, влагу и связь с существующими конструкциями.
Габариты опоры делают достаточными для корпуса, облицовки и защитных элементов. Площадка не заканчивают точно по контуру ножек. Необходимы рабочие поля для монтажа, выравнивания и негорючей защиты пола.

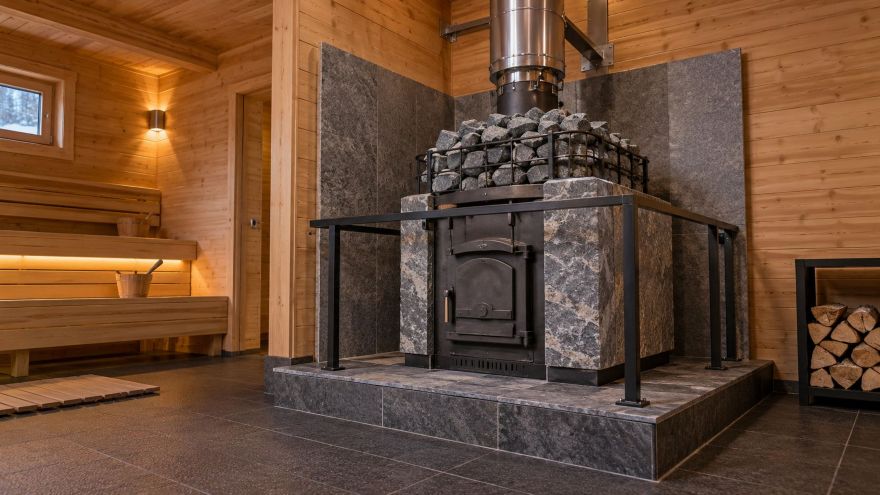

Негорючая площадка
Тепловая защита и несущая способность решают разные задачи. Основание может выдерживать массу, но нагреваться до опасной температуры. Или, наоборот, иметь негорючую поверхность и разрушаться под точечным давлением. Проект должен одновременно учитывать оба требования.
Площадку выполняют из материалов, рассчитанных на температуру и условия влажной парной. Ее слои не должны удерживать воду рядом с металлическими опорами. Клей, затирка и гидроизоляция выбираются как совместимая система.
Размеры площадки определяются печью, расположением дверцы и защитой пола перед топкой. Если дверца вынесена в предбанник, в проекте появляются две зоны: основание под корпусом в парной и площадка перед топочной дверцей в смежном помещении. Они могут иметь разные конструкции.
Поверхность должна оставаться ровной и удобной для уборки. Высокий подиум создает ступень, о которую легко споткнуться, и поднимает печь относительно полков и дымохода. Любое изменение высоты согласуют до разметки проходного узла.
Совместная работа печи и портала
Когда топочный тоннель проходит через стену, корпус и портал не должны тянуть друг друга. Печь опирается на свое основание, стена на каркас или фундамент, а тяжелая облицовка портала на предусмотренную опору. Между горячим металлом и жесткой кладкой сохраняют компенсацию.
Если стена дает усадку, она может давить на тоннель сверху. Это особенно важно в срубе. Проходной узел выполняют с учетом движения деревянных конструкций. Закреплять портал одновременно к оседающей стене и неподвижной печной плите без специального решения нельзя.
Дверца должна сохранять геометрию после нагрева. Перекос рамки, тугой ход створки или изменение зазора могут указывать на неравномерную осадку основания. Регулировка петель не заменяет устранение причины.
Координация с теплым полом
Электрический или водяной теплый пол усложняет монтаж. Нельзя сверлить основание, не зная расположения кабеля или трубы. Высокая температура от печи также может выходить за расчетный режим системы пола.
Зону печи желательно определить до раскладки контуров. На исполнительной схеме фиксируют отступы, глубину и траекторию коммуникаций. Если теплый пол уже уложен, место проверяют прибором и по фотографиям скрытых работ. Случайное крепление способно повредить контур.
Утеплитель под стяжкой влияет на местную жесткость. Материал, рассчитанный на обычную бытовую нагрузку, может сминаться под тяжелой печью с узкими опорами. Тогда плитка трескается, хотя сама бетонная стяжка выглядит достаточно толстой.
Вода и влажность у основания
Пол парной периодически намокает, поэтому площадка не должна образовывать закрытую ванну вокруг ножек. Воду направляют к сливу, а доступные поверхности просушивают. Металлические элементы защищают в соответствии с назначением, но случайная окраска контактных и горячих зон недопустима.
Примыкание к деревянному полу или обшивке выполняют так, чтобы край древесины можно было осмотреть. Если вода постоянно задерживается под декоративной рамой, появляется риск скрытого повреждения. Герметик не заменяет правильный уклон и вентиляцию.
В моечной зоне нагрузки и влажность могут быть выше. Если печь стоит на границе помещений, гидроизоляцию и проход тоннеля согласуют в одном узле. Разрезать готовую гидроизоляцию ради усиления основания без восстановления системы нельзя.
Монтаж дымохода после установки печи
Печь выставляют по уровню на полной опорной схеме до сборки вертикальной трассы. Положение патрубка проверяют относительно готового прохода. Нельзя подтягивать корпус к дымоходу, используя жесткое соединение как рычаг.
После сборки устанавливают предусмотренные опоры и хомуты. Вертикальность проверяют на нескольких участках. Компенсационные элементы и проходные узлы не должны передавать кровельные перемещения на печь.
Если дымоход имеет бак, сетку с камнями или другие тяжелые принадлежности, их массу и способ крепления учитывают отдельно. Не каждое устройство допускается устанавливать на любую печь. Совместимость подтверждают документацией.
Тепловое расширение и циклическая нагрузка
При нагреве металл расширяется, а после остывания возвращается к исходным размерам. Каменная облицовка и кладка реагируют иначе. Основание должно оставаться стабильным в повторяющихся циклах, а зазоры не должны исчезать при максимальной температуре.
Жесткая связь между корпусом и независимым порталом способна вызвать трещину или перекос. Небольшой дефект шва после первой протопки может быть ранним признаком. Его не следует сразу закрывать новой затиркой без проверки движения конструкций.
Деревянное перекрытие меняет влажность по сезонам. Прогиб может отличаться зимой и летом. Поэтому приемка сразу после монтажа не отменяет повторного осмотра через несколько циклов и после первого сезона эксплуатации.
Последовательность проектирования
Сначала определяют модель печи и ее полную комплектацию. Затем собирают паспортные массы и рассчитывают каменную закладку. После этого обследуют пол и выбирают способ передачи нагрузки. Только на основании этих данных назначают размеры площадки и высоту чистового покрытия.
Далее согласуют положение топочного тоннеля, портала и дымохода. Все элементы наносят на один план и разрез. Это позволяет увидеть конфликты с балками, теплым полом, сливом, полками и дверью. Разрозненные чертежи повышают риск смещения осей.
Рабочая последовательность включает:
- точную спецификацию печи и принадлежностей;
- расчет полной массы и центра нагрузки;
- обследование плиты или деревянного перекрытия;
- проект усиления или отдельного фундамента;
- устройство негорючей площадки;
- контроль высоты и горизонтальности;
- монтаж корпуса и облицовки;
- независимое крепление дымохода;
- пробную протопку и повторный осмотр.
Контроль перед установкой
Готовое основание принимают до доставки тяжелой печи. Проверяют размеры, ровность, прочность края и отсутствие незапланированных пустот. На площадке отмечают положение ножек и центра корпуса. Если опора попадает на шов или технологический канал, проблему решают заранее.
При деревянном перекрытии фотографируют усиление до закрытия пола. При бетонной конструкции фиксируют армирование и коммуникации. Документы полезны не только для приемки, но и для будущей замены печи.
Плитка должна набрать прочность до нагрузки и нагрева. Срок определяется примененной системой материалов. Установка многосоткилограммового комплекта на свежий клей может нарушить слой, хотя поверхность внешне останется ровной.
Контроль после первой протопки
Первый нагрев проводят постепенно по инструкции. Во время работы наблюдают за устойчивостью печи, геометрией дымохода и температурой ближайших конструкций. Любой необычный щелчок оценивают по месту: камень и металл могут издавать естественные звуки, но разрушение плитки или стяжки требует остановки.
После полного остывания снова проверяют уровень корпуса и состояние швов. Осматривают места опирания, край площадки и примыкание портала. Дверца должна открываться так же свободно, как до нагрева. На дымоходе не должно появиться смещение.
Небольшая усадка каменной закладки нормальна, если корпус и основание остаются стабильными. Камни поправляют только после остывания. Подкладывать что-либо под ножки уже установленной горячей печи нельзя.
Признаки недостаточного основания
Проблема может проявляться постепенно. Ранними признаками являются трещины в затирке, скол плитки у ножки, изменение зазора между дверцей и порталом, наклон дымохода или вода, которая начала стекать в другую сторону. На деревянном полу появляется новый скрип и заметный прогиб.
Опасно ограничиваться косметическим ремонтом. Новая плитка треснет снова, если нагрузка остается точечной. Регулировка корпуса не остановит прогиб балки. Сначала разгружают конструкцию, обследуют основание и разрабатывают усиление.
К критическим признакам относятся видимый наклон печи, разгерметизация дымохода, давление корпуса на стену и разрушение опоры. Эксплуатацию прекращают до проверки специалистом. Тяжелый горячий агрегат нельзя временно стабилизировать деревянным клином.
Замена печи в существующей бане
Новую печь часто устанавливают на место старой без пересмотра основания. Это допустимо только после сравнения полной массы, площади опирания, высоты патрубка и положения центра тяжести. Более компактный корпус может оказаться тяжелее из-за большой каменной закладки.
Старая площадка могла потерять прочность от влаги и тепловых циклов. Плитку снимают на проблемных участках, проверяют стяжку и состояние древесины. Если ранее печь стояла с перекосом, причину необходимо найти до монтажа новой.
Замена облицовки также меняет нагрузку. Переход от легкой сетки к массивному камню требует перерасчета, даже если чугунный корпус остается прежним. Одновременно проверяют дымоход и портал, поскольку новая высота или положение патрубка способны изменить схему усилий.
Основные ошибки
Наиболее распространенная ошибка состоит в расчете только по массе корпуса. Вторая связана с предположением, что любая бетонная стяжка автоматически выдержит печь. Третья возникает, когда дымоход жестко опирают на патрубок и не учитывают его вес.
Также встречаются следующие нарушения:
- установка ножек на край плитки или шов;
- использование регулируемых опор вместо усиления пола;
- укладка меньшего количества камней ради снижения нагрузки;
- отдельный тяжелый портал без собственной опоры;
- сверление теплого пола без исполнительной схемы;
- высокий подиум без пересчета дымохода и полков;
- деревянные подкладки под металлическими ножками;
- жесткая связь печи с оседающей стеной сруба;
- монтаж на невыдержанный плиточный клей;
- отсутствие повторного осмотра после протопки.
Что передать проектировщику
Для расчета нужны точные данные, а не фотография модели. Передают паспорт печи, спецификацию облицовки, массу и количество камней, схему дымохода, размеры площадки и план помещения. Для существующего здания добавляют сведения о перекрытии, фотографии подполья и расположение опор.
Важно сообщить о баке, теплообменнике, каменном портале и планируемом усилении дымохода. Заполненный водой бак считают по рабочей массе. Если часть оборудования предполагается добавить позже, основание лучше проверить сразу под конечную конфигурацию.
По итогам должен быть понятен путь нагрузки от ножек до грунта или несущих стен. Формулировки о прочном полу недостаточно. Рабочее решение указывает конструкцию слоев, опоры, размеры, материалы и последовательность монтажа.
Итоговый принцип
Надежное основание начинается с полной спецификации печного комплекса. Массу корпуса складывают с камнями, облицовкой, топочным узлом, поддерживаемой частью дымохода и заполненными дополнительными устройствами. Затем учитывают площадь опирания, центр тяжести и способность пола сохранять геометрию при длительной нагрузке.
Бетонная плитка не заменяет несущую плиту, а толстая доска не подтверждает прочность балок. Для каждого объекта проверяют фактическую конструкцию. Тепловая защита, гидроизоляция и несущая способность проектируются совместно, но выполняют разные функции.
Если основание подготовлено правильно, печь остается горизонтальной, портал не трескается, дверца свободно работает, а дымоход не передает на корпус лишние усилия. Такой результат достигается расчетом до монтажа, контролем скрытых работ и повторной проверкой после первой протопки.
